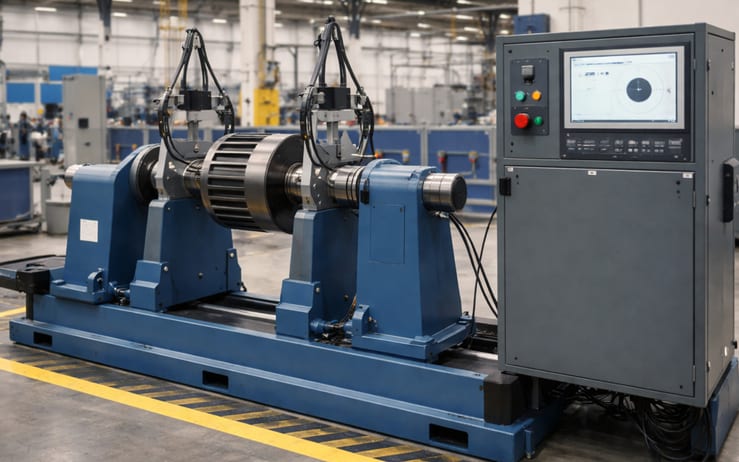

Балансировочные машины: принцип работы и виды

Балансировочная машина нужна там, где даже небольшой перекос вращающейся детали может привести к вибрации, ускоренному износу и лишнему шуму. Разберёмся, как работают такие станки, чем отличаются их основные типы и почему правильная балансировка напрямую влияет на ресурс оборудования.

Зачем нужна балансировка вращающихся деталей

Любая деталь, которая вращается с высокой или даже средней скоростью, должна быть уравновешена. Если масса распределена неравномерно, возникает дисбаланс. Снаружи это проявляется как вибрация, гул, повышенная нагрузка на подшипники и крепления. Со временем такие отклонения могут привести к ускоренному износу узлов, снижению точности работы механизма и внеплановому ремонту.

Именно поэтому балансировочные машины применяют при производстве, обслуживании и восстановлении роторов, валов, крыльчаток, якорей электродвигателей, турбинных элементов, вентиляторов, шкивов и других вращающихся компонентов. Их задача — определить, где именно находится избыток массы, насколько велик дисбаланс и в какой точке его нужно устранить или компенсировать.

Как работает балансировочная машина

Общий принцип довольно понятен. Деталь устанавливают на опоры станка, после чего раскручивают до заданной скорости. Во время вращения измерительная система фиксирует отклонения, связанные с неравномерным распределением массы. В зависимости от конструкции станка датчики регистрируют либо перемещение опор, либо силы, возникающие из-за дисбаланса.

После измерения оператор получает данные о величине и положении дисбаланса. Далее деталь корректируют: снимают лишний материал, добавляют корректирующий груз или меняют положение элемента, если это предусмотрено конструкцией. Затем выполняют повторный запуск, чтобы убедиться, что остаточный дисбаланс находится в допустимых пределах.

На практике балансировочный станок — это не просто механическая рама с приводом, а измерительная система, в которой важны точность датчиков, устойчивость опор, корректная калибровка и понятное отображение результатов. От этого зависит, насколько быстро и точно можно привести деталь в рабочее состояние.

Какие детали проверяют на таких станках

Чаще всего балансировка требуется тем узлам, которые работают на постоянном вращении и чувствительны к вибрации. Это промышленные роторы, рабочие колёса насосов, вентиляторы, карданные и приводные валы, шлифовальные круги, детали турбомашин, электрические якоря, коленчатые валы и различные элементы транспортного и производственного оборудования.

Даже небольшой дисбаланс особенно заметен там, где высока частота вращения. Чем выше скорость, тем сильнее проявляется ошибка распределения массы. Поэтому балансировка важна не только для тяжёлых промышленных механизмов, но и для сравнительно компактных деталей, работающих в точных режимах.

Типы балансировочных станков

По принципу измерения такие машины чаще всего делят на два основных типа: мягкоопорные и жесткоопорные. Оба варианта решают одну и ту же задачу, но делают это по-разному. Разница заключается в том, как именно ротор опирается на станок и какие параметры фиксирует измерительная система.

Мягкоопорные станки

В мягкоопорных машинах опоры способны заметно откликаться на работу ротора. Во время вращения они смещаются, а датчики отслеживают это движение как реакцию на дисбаланс. Такая схема делает станок чувствительным к колебаниям и позволяет работать с широким кругом задач, особенно когда важна гибкость настройки.

Обычно такие станки применяют там, где приходится балансировать разные по размерам и характеристикам детали, а также где требуется более тонкая подстройка под конкретный ротор. При этом для новой детали или новой конфигурации может понадобиться отдельная настройка или калибровка, что следует учитывать в производственном цикле.

Жесткоопорные станки

В жесткоопорных машинах опоры выполнены значительно жёстче, поэтому их перемещение минимально. Здесь измеряется не столько движение опоры, сколько сила, с которой дисбаланс воздействует на систему. Такой подход удобен для серийной работы, когда важны повторяемость, стабильность результатов и быстрая переналадка.

Жесткоопорные станки часто используют в производственных условиях, где нужно быстро проверять типовые детали и получать измерения без сложной настройки под каждую новую заготовку. Кроме того, для такого оборудования обычно не требуется столь чувствительная к месту установки схема, как у некоторых мягкоопорных решений.

Что лучше: мягкоопорный или жесткоопорный станок

Универсального ответа здесь нет. Выбор зависит не от того, какой тип считается «лучше», а от того, какие детали предстоит балансировать и в каком режиме будет работать оборудование. Если на участке много разных роторов и требуется гибкая настройка, удобнее может оказаться один тип. Если же речь идёт о повторяющихся операциях и стабильной загрузке, практичнее бывает другой.

Важно учитывать массу и геометрию детали, частоту вращения, требования к точности, объём работ и квалификацию персонала. Для мастерской, ремонтного участка и крупного производства требования будут различаться. Поэтому балансировочную машину выбирают не по одному признаку, а по сочетанию характеристик.

На что обратить внимание при выборе станка

Первое, что стоит оценить, — это диапазон деталей, с которыми предстоит работать. Имеют значение длина и масса ротора, тип опорных шеек, способ установки, допустимая скорость вращения и точность измерения. Если оборудование берут «с запасом», важно, чтобы этот запас был разумным: слишком универсальный станок не всегда оказывается самым удобным для повседневной работы.

Не менее важна регулировка опор. Чем проще подстроить станок под разные размеры и формы деталей, тем быстрее будет проходить переналадка. Для сервисных и ремонтных задач это особенно актуально, потому что в мастерскую часто поступают роторы разных типов и серий.

Отдельного внимания заслуживает программная часть. Современные системы измерения должны понятно показывать величину дисбаланса, угол коррекции, плоскость исправления и результаты повторного контроля. Чем нагляднее интерфейс, тем меньше вероятность ошибки и тем быстрее оператор сможет перейти от измерения к корректировке.

Также стоит заранее оценить условия установки. Для части оборудования критична жёсткость основания, для другой — удобство перемещения и работы на разных участках. Если станок планируется использовать не только в цехе, но и при выездном обслуживании, требования к конструкции будут совсем иными.

Переносные решения и обслуживание на месте

Помимо стационарных станков, существуют переносные системы балансировки, которые используют при техническом обслуживании оборудования непосредственно на объекте. Такой подход удобен, когда демонтаж ротора слишком трудоёмок, дорог или связан с длительной остановкой линии. В этих случаях специалисты проводят измерения и корректировку без полной разборки узла.

Однако переносные решения подходят не для всех задач. Там, где требуется высокая повторяемость, контроль серийных деталей и работа по постоянному технологическому циклу, стационарная балансировочная машина обычно остаётся более практичным вариантом.

Почему качественная балансировка продлевает срок службы техники

Правильно отбалансированная деталь работает тише, ровнее и предсказуемее. Снижается нагрузка на подшипники, посадочные места, муфты и крепёж. Уменьшается вибрация, а значит, оборудование меньше изнашивается и реже требует внепланового вмешательства. Для производственных предприятий это важно не только с точки зрения ресурса, но и с позиции общей надёжности технологической линии.

Кроме того, балансировка влияет на безопасность. Сильный дисбаланс при высоких оборотах способен привести к разрушению детали или соседних узлов. Поэтому проверка на балансировочной машине — это не второстепенная операция, а важная часть контроля качества и технического обслуживания.

Чем выше скорость вращения детали, тем заметнее последствия даже небольшого дисбаланса. Именно поэтому в высокооборотистом оборудовании допустимые отклонения по массе могут быть очень малы. Иногда разница, почти незаметная без измерительной техники, уже создаёт вибрацию, которая влияет на ресурс подшипников и точность работы всего механизма.
