Capital Gate: самая наклонённая башня в мире

В 2010 году Книга рекордов Гиннесса зафиксировала Capital Gate как самое наклонённое рукотворное сооружение на планете. Башня в Абу-Даби отклоняется от вертикали на 18 градусов — больше, чем любое другое здание, построенное людьми намеренно. Разница с Пизой принципиальная: там грунт просел сам, здесь наклон был частью проекта с первого чертежа.

Рекорд, который не оспаривают

Пизанская башня накренилась примерно на 3,97 градуса — и стала одним из самых узнаваемых зданий в мире. Capital Gate построена с углом 18 градусов к западу. Это более чем в четыре раза превышает пизанский наклон, и именно этот показатель в июне 2010 года был занесён в Книгу рекордов Гиннесса как абсолютный максимум среди рукотворных сооружений.

Оценку проводил специальный комитет Гиннесса — процедура началась ещё в январе 2010-го, когда завершилось возведение внешней конструкции. Рекорд присвоен официально: «самое наклонённое рукотворное здание в мире».

Для сравнения: башня в немецком Зюрхаузене, которую до Capital Gate считали рекордсменом среди наклонённых строений, отклоняется примерно на 5,19 градуса.

Как это устроено

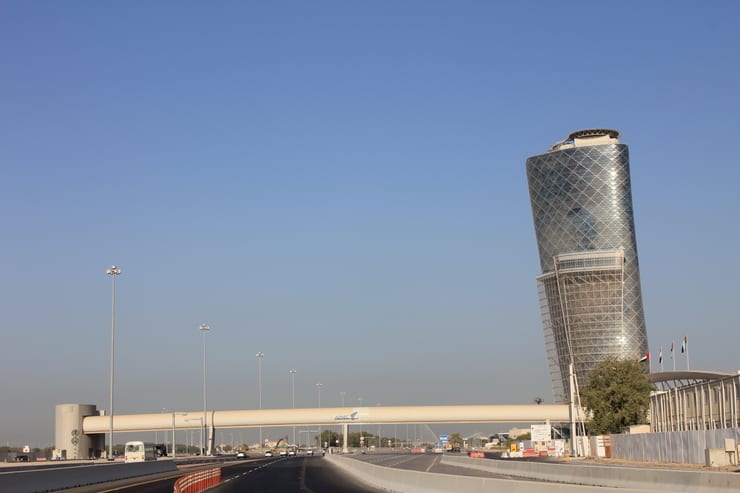

35-этажная башня высотой 160 метров спроектирована архитектурным бюро RMJM по заказу Abu Dhabi National Exhibitions Company (ADNEC). Строительство началось в сентябре 2007 года, финальная высота была достигнута уже в октябре 2009-го.

Главная инженерная задача состояла в том, чтобы здание не просто казалось наклонённым, а держалось под таким углом без риска обрушения. Решением стало «предварительно выгнутое» ядро: бетонный сердечник башни при строительстве намеренно отклоняли в сторону, противоположную будущему наклону. По мере того как возводились этажи и монтировалась диагональная стальная сетка, вес конструкции постепенно выпрямлял ядро — до расчётного положения. До Capital Gate этот приём нигде в мире не применялся в таком масштабе.

Бетонное ядро содержит 15 000 кубометров бетона, армированного 10 000 тоннами стали, и 146 вертикальных стальных тяжей длиной по 20 метров каждый — они обеспечивают пост-натяжение и удерживают конструкцию под нагрузкой. Верхние 17 этажей башни фактически нависают над основанием, создавая тысячи тонн дополнительного давления на ядро.

Фундамент — 490 свай, уходящих на глубину от 20 до 30 метров. Из них 287 свай диаметром один метр и 203 сваи диаметром 60 сантиметров, все они объединены железобетонной плитой толщиной почти два метра. Часть свай в процессе строительства работала на сжатие, а по завершении конструкции перешла в режим растяжения — нависающий объём здания изменил направление нагрузки.

Диагрид: внешний вид и несущая функция

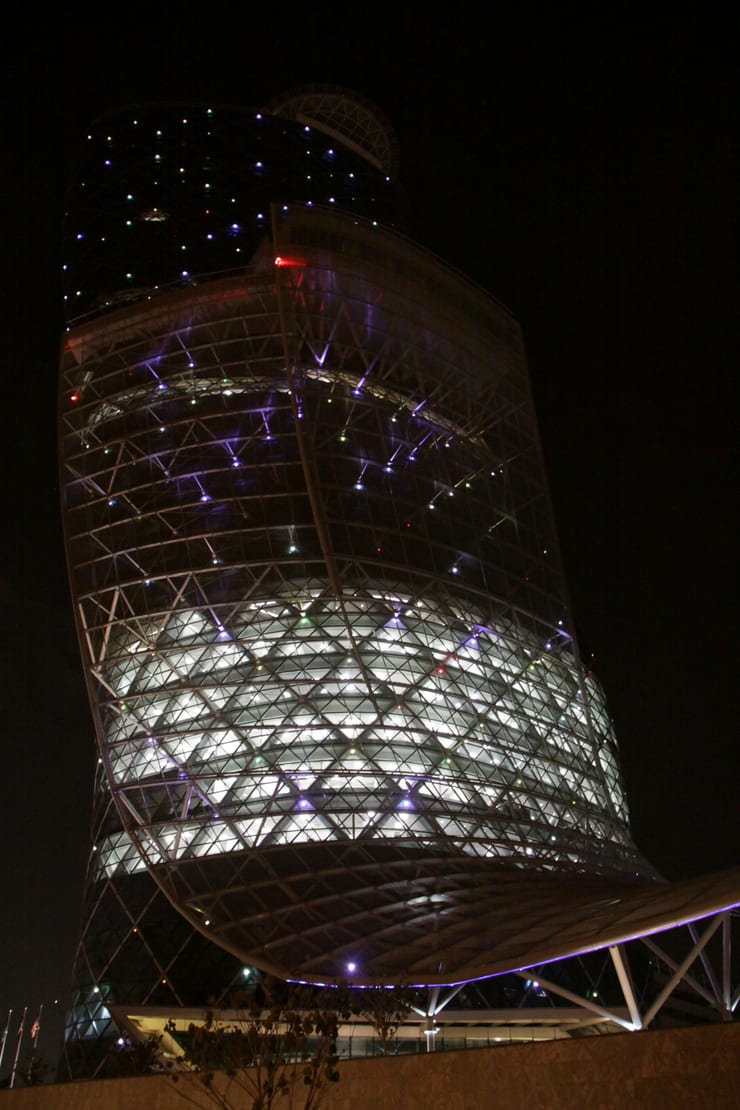

Фасад Capital Gate сформирован диагональной стальной сеткой — диагридом. Это одновременно несущий элемент и архитектурный приём: 720 секций разной формы складываются в покрытие, которое перераспределяет ветровую и сейсмическую нагрузку, а заодно задаёт визуальный ритм всей башни.

Диагридов в мире немного. В их числе — лондонский «Огурец» (30 St Mary Axe), нью-йоркский Hearst Tower и пекинский Национальный стадион («Птичье гнездо»). Capital Gate — один из немногих случаев, когда диагрид использован на здании с выраженным наклоном, то есть под дополнительной асимметричной нагрузкой.

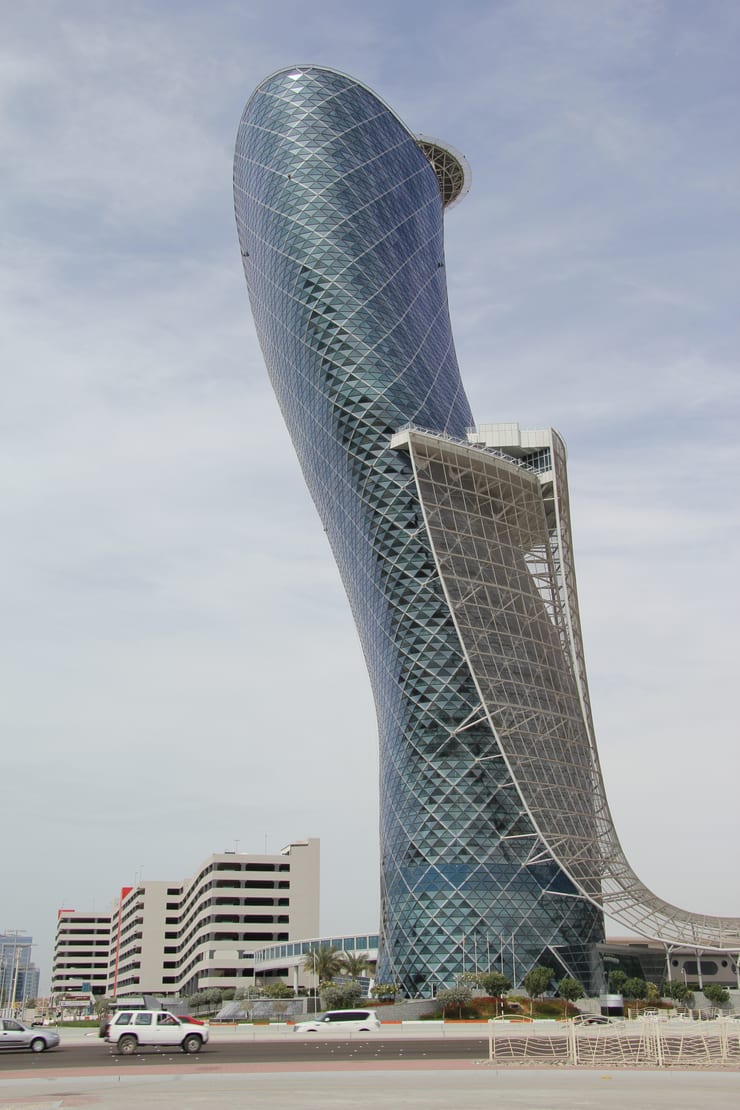

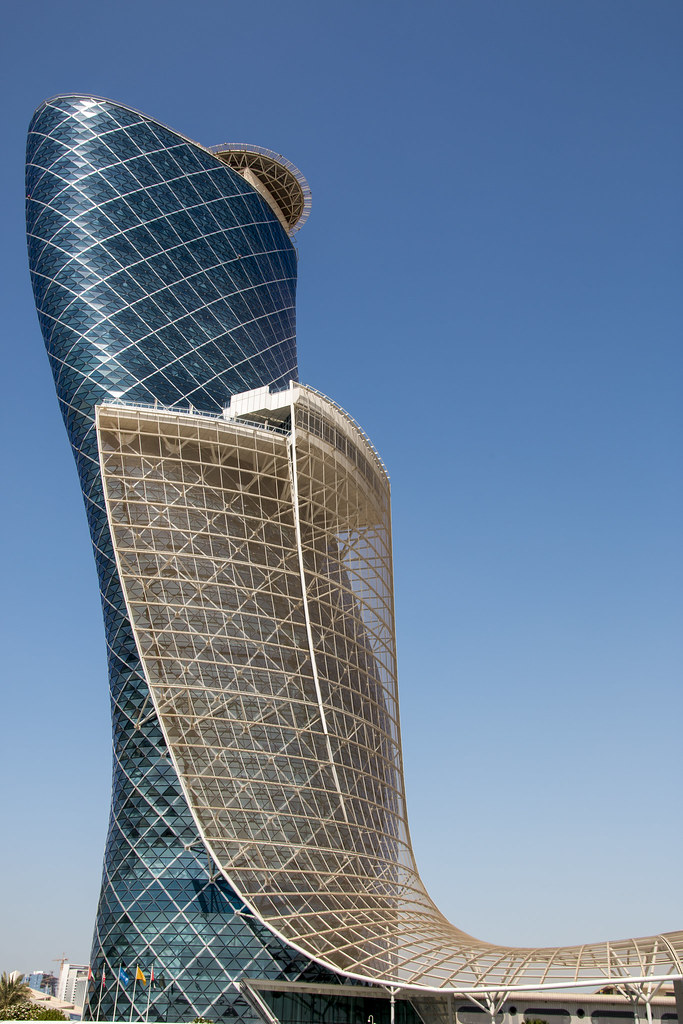

Снаружи башня дополнена элементом из нержавеющей стали, который тянется вдоль фасада, накрывает соседние трибуны и переходит в навес над главным входом в отель. Он же выполняет функцию солнцезащитного экрана.

Capital Gate стоит в одном ряду с другими архитектурными чудесами современности — зданиями, где инженерная задача и художественный замысел неотделимы друг от друга.

Что внутри

Башня открылась 21 декабря 2011 года. Офисные площади занимают около 16 000 квадратных метров. На 17-м и 18-м этажах расположен атриум высотой 60 метров — с чайным лаунджем и бассейном на высоте примерно 80 метров над землёй.

Отель Andaz Capital Gate — первый Andaz на Ближнем Востоке — открылся в ноябре 2018 года. Он занимает этажи с 18-го по 33-й. Ресторан отеля называется «18 Degrees» — в честь угла наклона башни. Из его окон видны выставочный центр ADNEC внизу и Персидский залив впереди.

Capital Gate — центральный объект квартала Capital Centre, который ADNEC строит вокруг выставочного центра Абу-Даби. Общий бюджет этого проекта — около 2,2 миллиарда долларов, в него войдут 23 башни.

Стоимость самой Capital Gate составила 231 миллион долларов.
